Solargraf – Fibrotubi

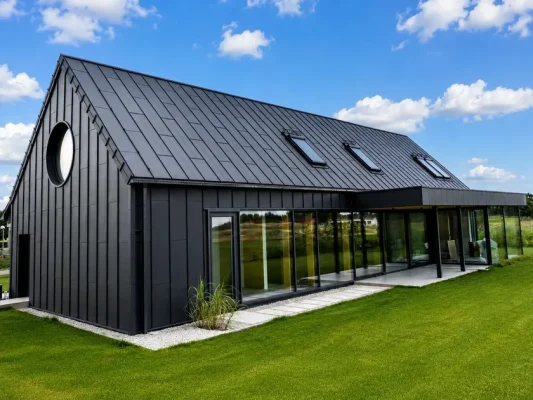

Dopo il successo di FibroGraf, la copertura metallica modulare a giunto aggraffato pensata per soddisfare le esigenze delle architetture contemporanee, Fibrotubi Srl compie un ulteriore passo avanti verso l’integrazione energetica con SolarGraf, il nuovo sistema fotovoltaico integrato direttamente nella lastra Fibrograf.
La copertura con impianto solare non deve più essere considerata soltanto come superficie dedita alla produzione energetica, ma come parte integrante dell’involucro edilizio, ma una soluzione tecnica e architettonica completa che assicura impermeabilità, resistenza agli agenti atmosferici e continuità estetica.

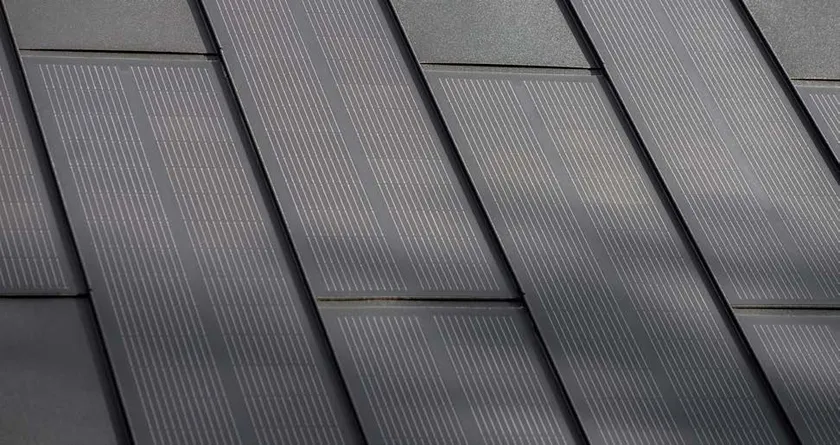

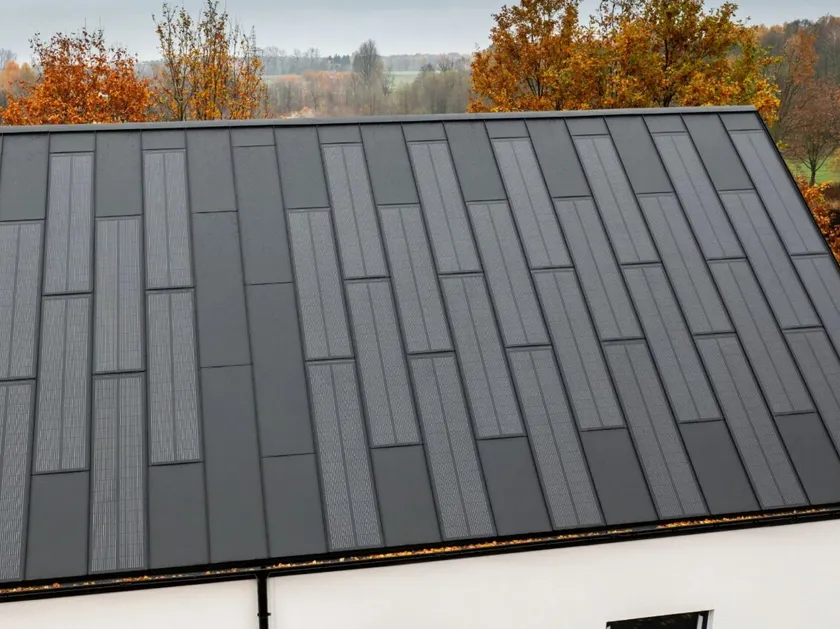

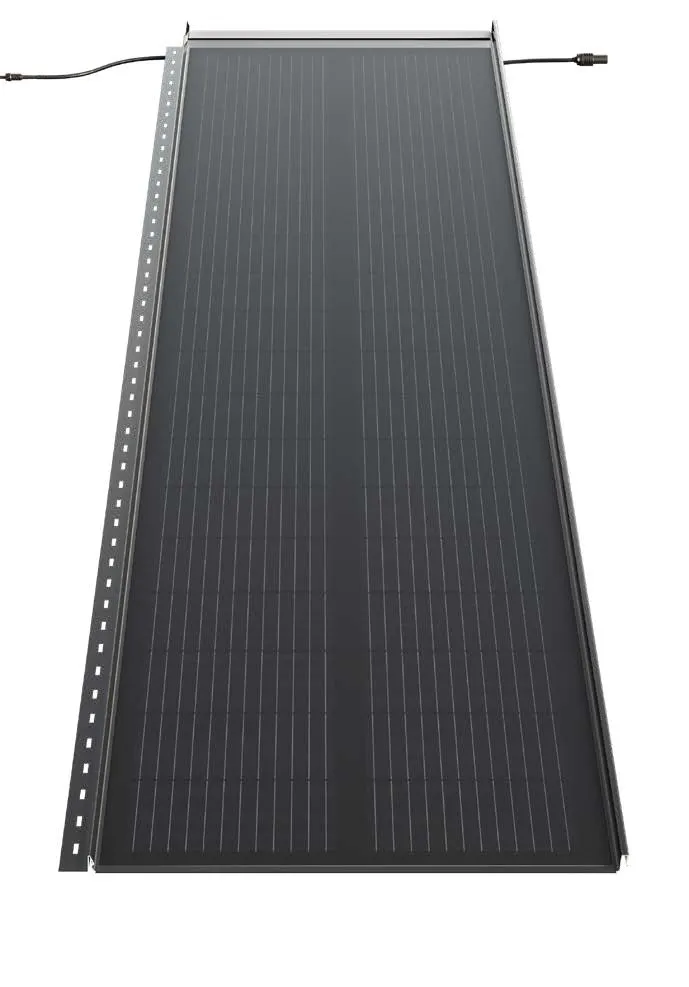

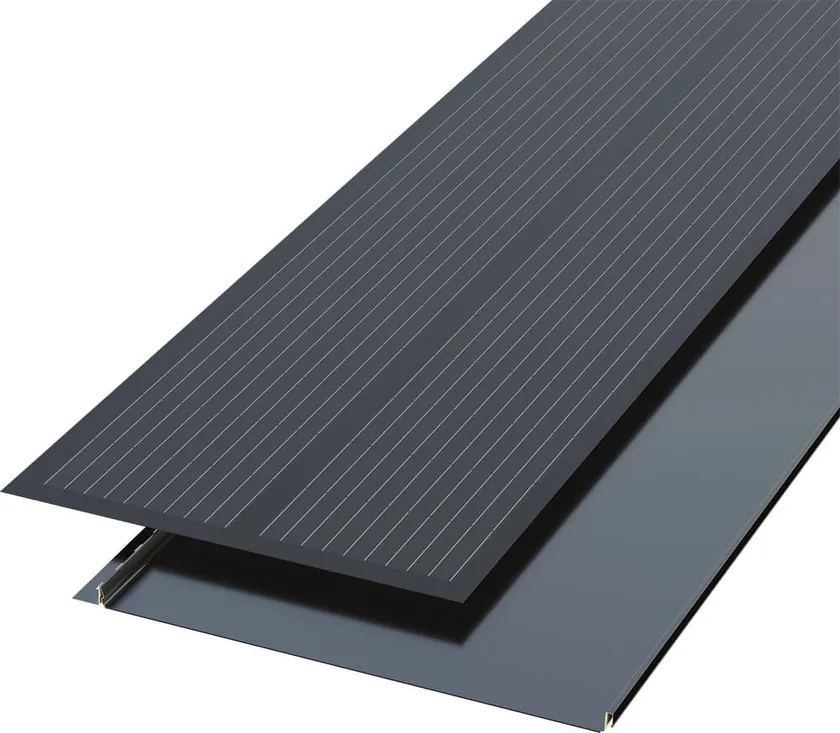

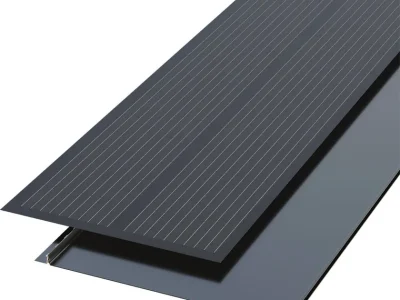

Solargraf nasce proprio da questa visione: un modulo fotovoltaico completamente integrato nella lastra formato “L” di FibroGraf, che si fonde con la copertura creando un effetto visivo uniforme e privo di antiestetici elementi sporgenti. A differenza dei tradizionali pannelli solari, che richiedono staffaggi e strutture di supporto spesso invasivi, questo sistema garantisce pulizia formale e coerenza progettuale, con un impatto estetico minimo e una resa tecnica elevata.
Solargraf si distingue anche per la totale assenza di cablaggi a vista: l’impiantistica elettrica viene infatti integrata nella sottostruttura della copertura, garantendo una pulizia estetica impeccabile. Tutti i componenti necessari come scossaline, ottimizzatori, inverter e cablaggi, che sono parte integrante della soluzione, sono selezionati per assicurare affidabilità, durata e semplicità di installazione.
La qualità del sistema si estende anche alla sostenibilità dei materiali, infatti l’impiego di acciaio XCarb®, a basso contenuto di carbonio, contribuisce alla riduzione dell’impronta ambientale, rafforzando l’approccio green dell’edificio nel suo complesso.

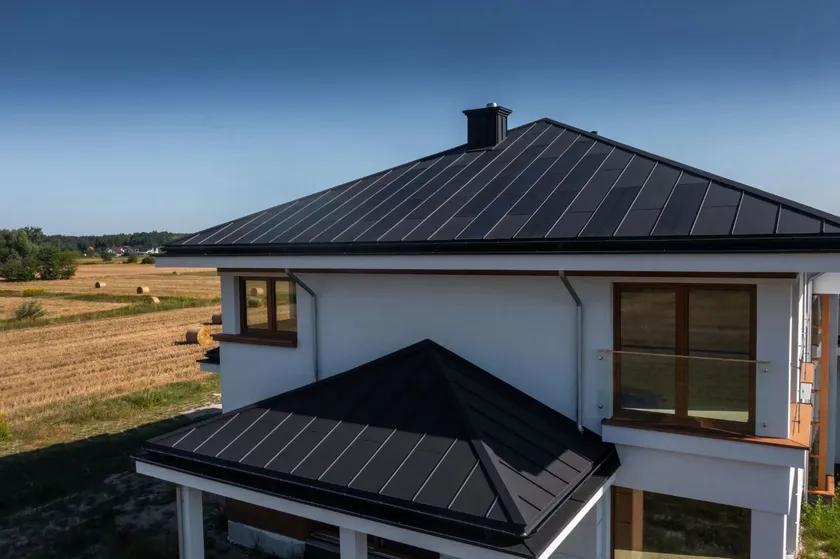

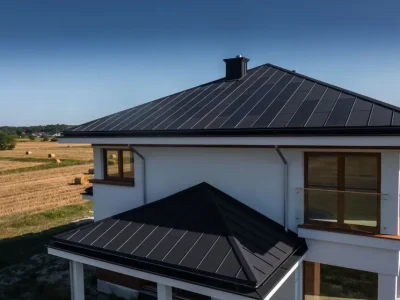

Il risultato finale è una copertura architettonicamente armoniosa, che unisce in un unico gesto funzionalità, efficienza energetica e protezione. Una soluzione che interpreta l’involucro edilizio come elemento attivo, in grado di generare energia e valorizzare al contempo il linguaggio formale dell’architettura.

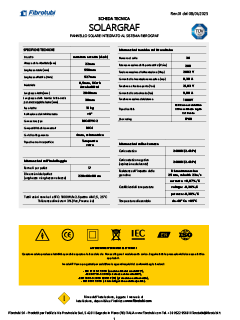

SPECIFICHE TECNICHE

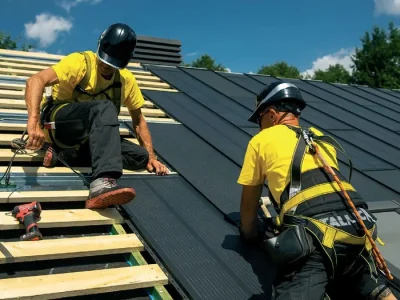

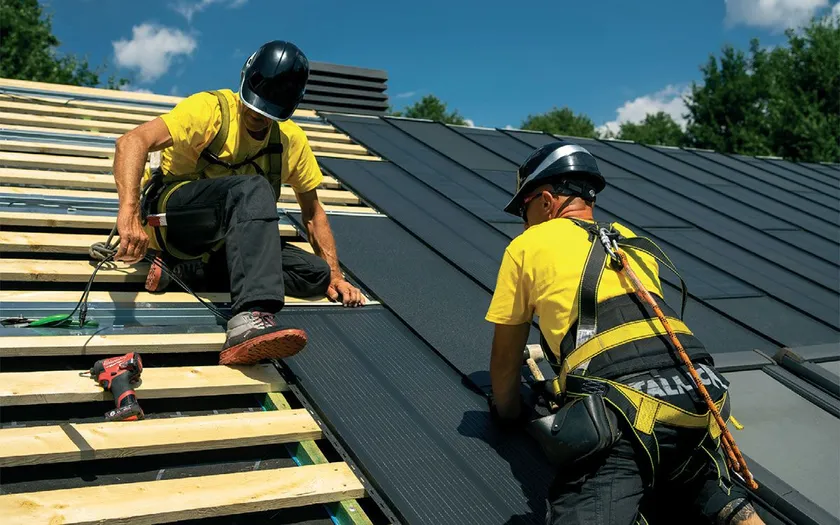

Installazione con incastro a scatto (clack)
Altezza della ribattuta [mm] 22 mm
Larghezza totale [mm] 558 mm
Larghezza effettiva [mm] 527 mm
Materiale 0,5 mm XCarb
Lunghezza lastra [mm] 2040 mm
Lunghezza della banda testa-coda per ancoraggio le lastre [mm] 30 mm
Peso lastra 15 kg
Inclinazione minima falda >9°
Connectors type MC4 EVO2
Compatibilità dei connettori MC4
Cavi di collegamento 4 mm, asimmetrico
Vetro in superficie Temprato
