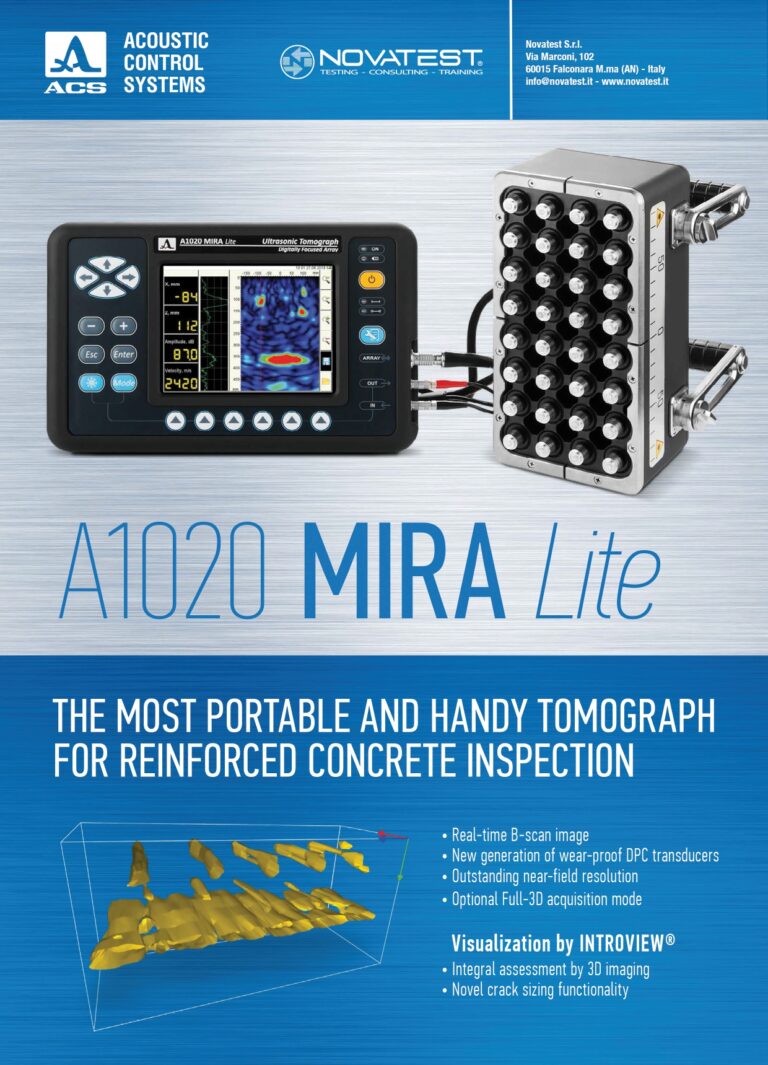

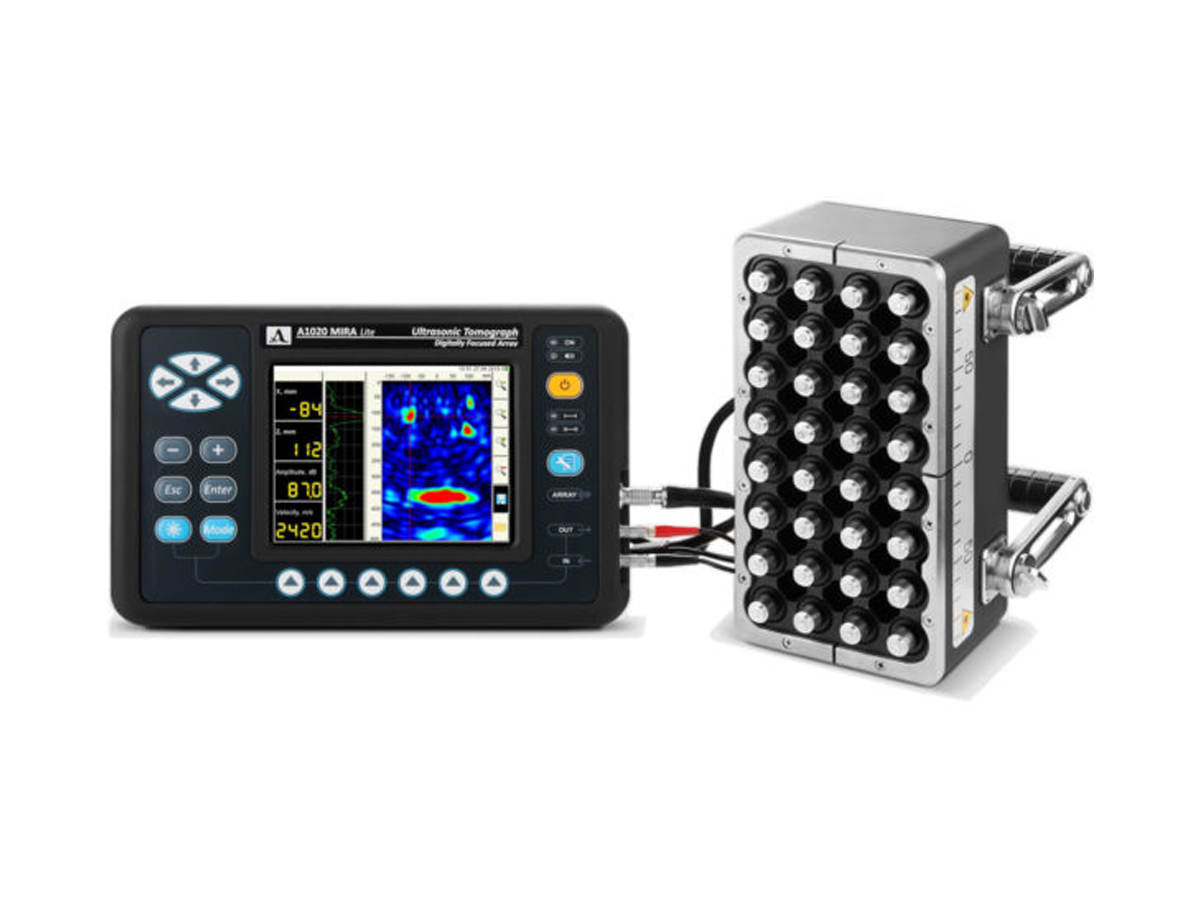

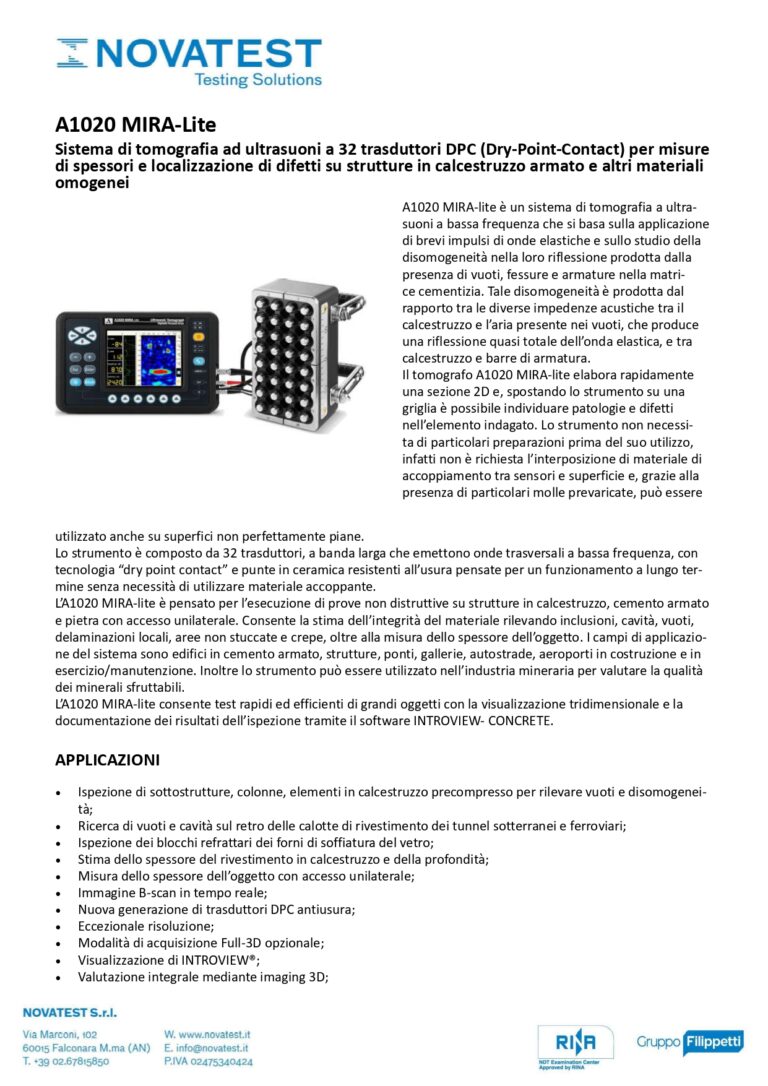

A1020 MIRA-Lite

Sistema di tomografia ultrasonica a 32 traduttori DPC (Dry Point Contact) per misure di spessori e localizzazione di difetti su strutture di calcestruzzo armato e altri materiali omogenei

A1020 MIRA-lite è un sistema di tomografia a ultrasuoni a bassa frequenza che si basa sulla applicazione di brevi impulsi di onde elastiche e sullo studio della disomogeneità nella loro riflessione prodotta dalla presenza di vuoti, fessure e armature nella matrice cementizia. Tale disomogeneità è prodotta dal rapporto tra le diverse impedenze acustiche tra il calcestruzzo e l’aria presente nei vuoti, che produce una riflessione quasi totale dell’onda elastica, e tra calcestruzzo e barre di armatura.
Il tomografo A1020 MIRA-lite elabora rapidamente una sezione 2D e, spostando lo strumento su una griglia è possibile individuare patologie e difetti nell’elemento indagato. Lo strumento non necessita di particolari preparazioni prima del suo utilizzo, infatti non è richiesta l’interposizione di materiale di accoppiamento tra sensori e superficie e, grazie alla presenza di particolari molle prevaricate, può essere utilizzato anche su superfici non perfettamente piane.

Lo strumento è composto da 32 trasduttori, a banda larga che emettono onde trasversali a bassa frequenza, con tecnologia “dry point contact” e punte in ceramica resistenti all’usura pensate per un funzionamento a lungo termine senza necessità di utilizzare materiale accoppante.

L’A1020 MIRA-lite è pensato per l’esecuzione di prove non distruttive su strutture in calcestruzzo, cemento armato e pietra con accesso unilaterale. Consente la stima dell’integrità del materiale rilevando inclusioni, cavità, vuoti, delaminazioni locali, aree non stuccate e crepe, oltre alla misura dello spessore dell’oggetto. I campi di applicazione del sistema sono edifici in cemento armato, strutture, ponti, gallerie, autostrade, aeroporti in costruzione e in esercizio/manutenzione. Inoltre lo strumento può essere utilizzato nell’industria mineraria per valutare la qualità dei minerali sfruttabili.

L’A1020 MIRA-lite consente test rapidi ed efficienti di grandi oggetti con la visualizzazione tridimensionale e la documentazione dei risultati dell’ispezione tramite il software INTROVIEW- CONCRETE.

APPLICAZIONI E VANTAGGI D’USO DI A1020 MIRA-Lite

• Ispezione di sottostrutture, colonne, elementi in calcestruzzo precompresso per rilevare vuoti e disomogeneità;
• Ricerca di vuoti e cavità sul retro delle calotte di rivestimento dei tunnel sotterranei e ferroviari;
• Ispezione dei blocchi refrattari dei forni di soffiatura del vetro;
• Stima dello spessore del rivestimento in calcestruzzo e della profondità;
• Misura dello spessore dell’oggetto con accesso unilaterale;
• Immagine B-scan in tempo reale;
• Nuova generazione di trasduttori DPC antiusura;
• Eccezionale risoluzione;
• Modalità di acquisizione Full-3D opzionale;
• Visualizzazione di INTROVIEW®;
• Valutazione integrale mediante imaging 3D;
• Nuova funzionalità di dimensionamento delle crepe.

(L’utilizzo di questa metodologia è stata utilizzata da Anas in collaborazione con il Dipartimento di Ingegneria Civile e Ambientale del Politecnico di Milano)
