IFC BUILDER – input grafico 3D

È un’applicazione gratuita sviluppata per la realizzazione e il mantenimento di modelli IFC di edifici. Di semplice ed intuitivo utilizzo, IFC Builder è integrato nel flusso di lavoro Open BIM mediante importazione ed esportazione di modello IFC. Permette inoltre la modellazione parametrica manuale del modello dell’edificio, con la possibilità di importazione di elaborati grafici bidimensionali.

Modello geometrico dell’edificio
Con IFC Builder è possibile importare modelli geometrici degli edifici in formato IFC o generarli direttamente nell’applicativo.

Modellazione in IFC Builder
La modellazione dell’edificio in IFC Builder può essere realizzata manualmente da zero, o con la possibilità di importazione di elaborati grafici in formato dxf, dwg, jpeg o bmp, che agevolano il processo di realizzazione del modello di calcolo.

L’utente può introdurre gli elementi costruttivi e strutturali dell’edificio (a seconda del tipo di calcolo da realizzare). La modellazione viene realizzata per piano in un ambiente di lavoro 2D, utilizzando elementi parametrici 3D.

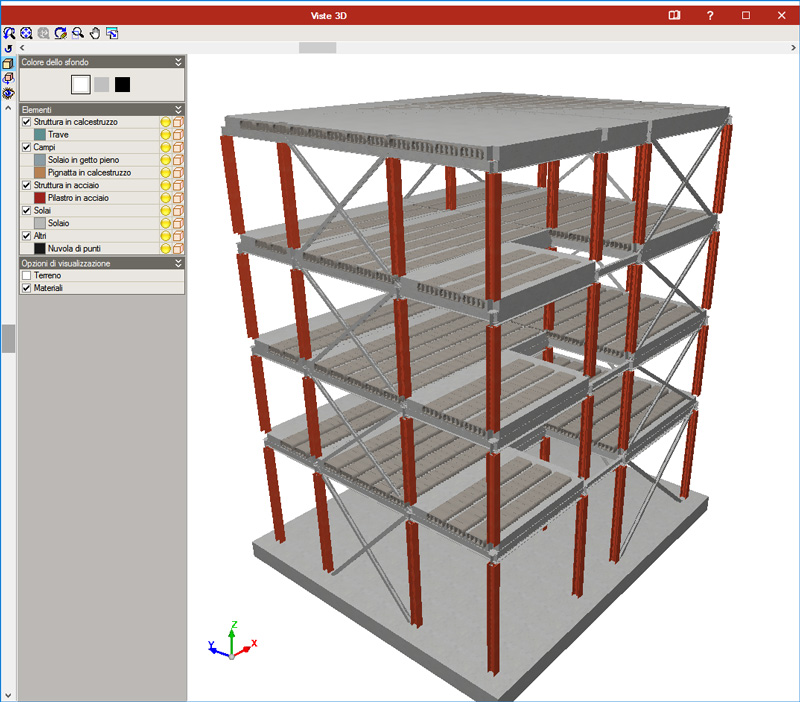

È possibile visualizzare la vista 3D dell’edificio in qualsiasi momento, in modo tale che l’utente possa controllare l’avanzamento del processo di modellazione.

Importazione del modello da file IFC
Al momento di generare un nuovo progetto, è possibile importare un modello CAD/BIM in formato IFC generato da altri programmi come Allplan®, Archicad® e Revit®. Ciò permette di accedere in IFC Builder, ai dati dei programmi che utilizzano la tecnologia BIM (Building Information Modeling) e incorporare in maniera automatica gli elementi costruttivi dell’edificio.

Definizione dei locali
Una volta definito il modello dell’edificio (mediante l’importazione di modelli CAD/BIM, manualmente o combinando entrambi i procedimenti), è necessario definire i locali che lo compongono.

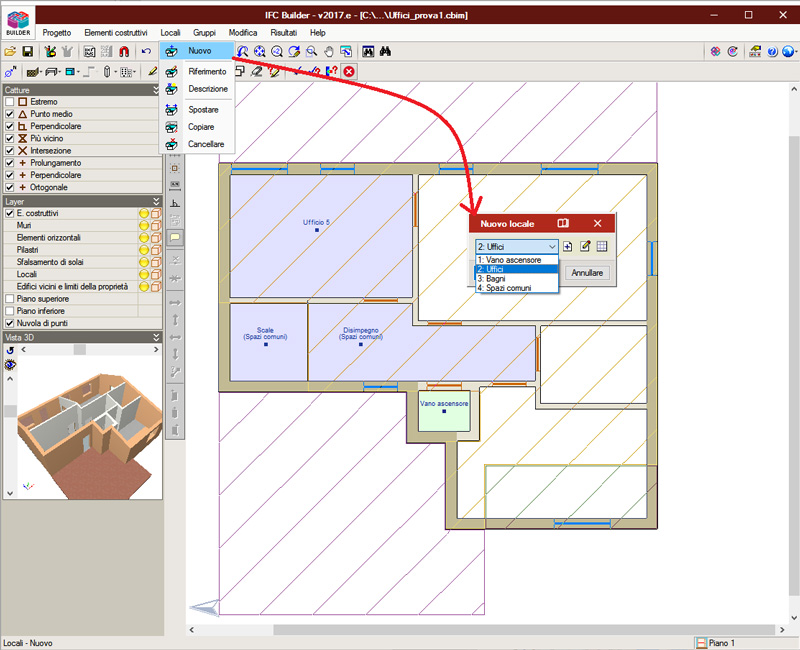

Dal menu Locali, con l’opzione Nuovo, è possibile generare una nuova tipologia di locale, che caratterizzerà tutti gli spazi delimitati da elementi costruttivi (fisici o virtuali), selezionati successivamente. In questo modo l’utente ha la possibilità di determinare uno o più tipi di locale, che caratterizzano tutti i locali corrispondenti (ad esempio camera 1, camera 2 e camera 3 definite nella tipologia CAMERE). Questo primo raggruppamento, realizzato per tipologia, permette all’utente di definire univocamente le caratteristiche di climatizzazione o di illuminazione (CYPETHERM LOADS, CYPETHERM HVAC, CYPELUX…) per tutti i locali appartenenti allo stesso tipo.

Zonizzazione del progetto
Una volta terminata la definizione dei locali dell’edificio, è possibile realizzare la suddivisione in zone termiche, che includono i locali, di varie tipologie, che compongono una unità immobiliare o di parte di essa. Le zone termiche possono essere caratterizzate, a seconda del programma di calcolo che si sta utilizzando, per destinazione d’uso, presenza o meno di impianti di climatizzazione e di illuminazione, come appartenenti o meno alle ipotesi di calcolo dei carichi termici (CYPETHERM C.E., CYPETHERM LOADS, CYPETHERM HVAC, CYPETHERM EPlus, CYPELUX…).

Verifica della geometria e individuazione degli spigoli
Prima di realizzare l’esportazione, è conveniente verificare che il modello parametrico definito non presenti alcun errore di modellazione. Nel menu Risultati è possibile trovare le opzioni di calcolo e verifica degli elementi geometrici e spaziali introdotti. Nello stesso menu a scomparsa è possibile, selezionando l’opzione Mostrare i risultati calcolati, visualizzare tutte le discontinuità dell’involucro che il programma trasmette, mediante l’esportazione in IFC4, ai programmi di calcolo, in modo che siano interpretati e gestiti come ponti termici lineari.
